こぼれ止め金具について

スチール線材(4Φ)とパーツを組み合わせた、らんかん型のこぼれ止めです。

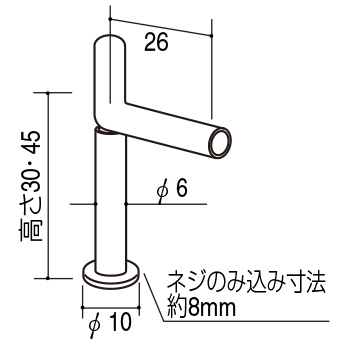

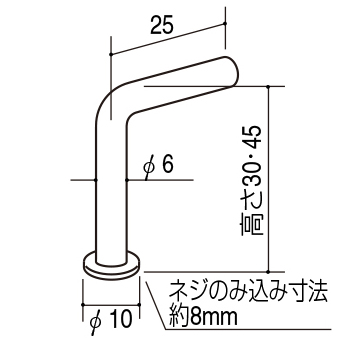

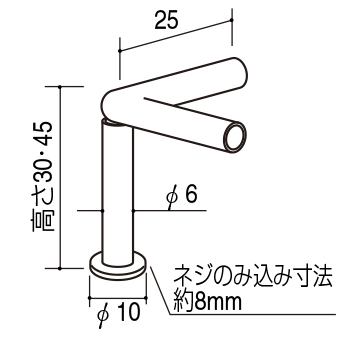

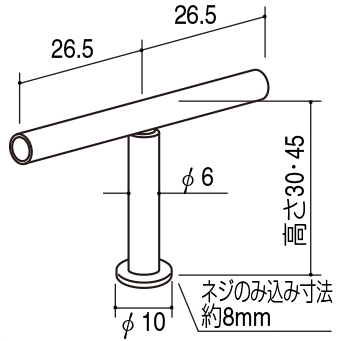

高さは「30ｍｍ」と「45ｍｍ」の２種類、仕上げは「クローム」と「ゴールド」があります。

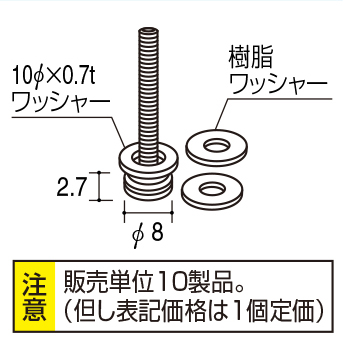

取付パーツに線材を差し込んで、下からボルトで締めるだけなので設置も簡単です。
必須のパーツではありませんが、各種基本パーツと併用することで、より安全にご使用いただけます。

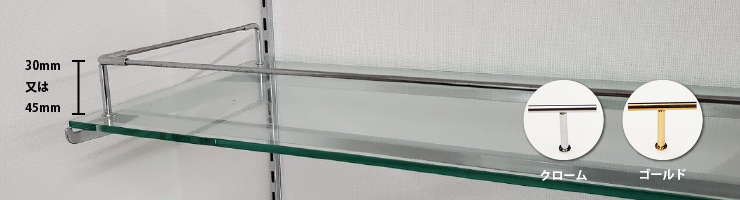

こぼれ止め設置イメージ
安全対策パーツ：こぼれ止め金具

■ パーツ設置例及び価格表

下記以外の設置パターンもございますので、ご希望の設置方法にてお見積りさせていただきます。

水平棚板用こぼれ止め設置例

※寸法図をクリックしていただくと図面が拡大します。

区切り線

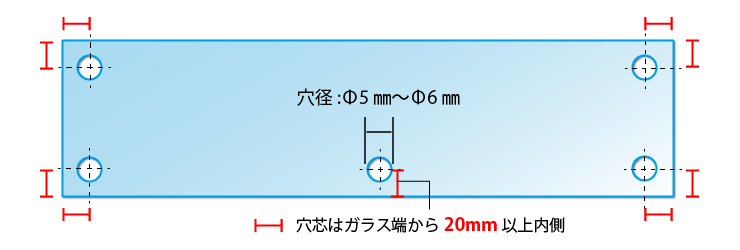

■ 穴あけ加工について

取付の際は、棚ガラスに穴あけ加工が必要となります。
ガラスの穴径は、Φ5ｍｍ又はΦ6ｍｍで、ガラスの端より最低でも20ｍｍ以上内側を中心として下さい。
区切り線

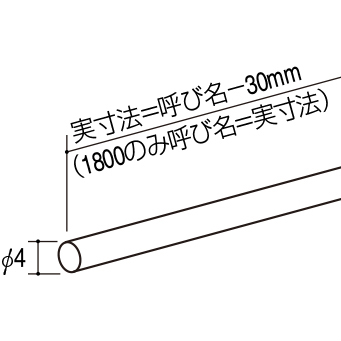

■ K-4S（線材）の切断方法ついて

寸法算出図
K-4Sの切断寸法は、穴芯-30ｍｍとなります。
左記の切断実寸法算出図をご確認ください。
K-4Sの呼び名サイズは、こぼれ止めの取付芯々寸法です
(呼び名-30ｍｍ)。K-4Sの芯々寸法を教えていただければ
ご希望のサイズでカットいたします。
