ダボタイプ:ビス止め仕様の詳細について
ダボタイプ:ビス止め仕様をご希望なら、まずはお見積をご依頼ください
ダボ:ビスタイプのFAX用紙はこちらから!! メールでのお見積・お問い合せはこちらから!!

ダボタイプ:ビス止め仕様は、両サイド壁面に金具をビス止めし、
ガラス押さえによって挟み込んで固定します
固定式にはなりますが、挟み込みことで、より安全にご使用
いただけます
S012-VとIT16019の2種類をご用意させていただいております

当サイトでは、ガラスと金具をセットでご注文できるよう内容をまとめてご提案しています
セットでの販売以外にも「ガラスのみ」「金具のみ」のご注文にも対応しています
まずは、一度内容をご確認の上、送料も含めたお見積をさせていただければと思います
お問い合せ・お見積りのご相談はもちろん無料です
ご検討中の皆様からのお問い合せ・お見積りのご連絡をお待ちしております
ダボタイプ:ビス止め仕様のお見積・お問い合せはこちらから!!

ダボ:ビス止めタイプ
カラーとサイズ等について

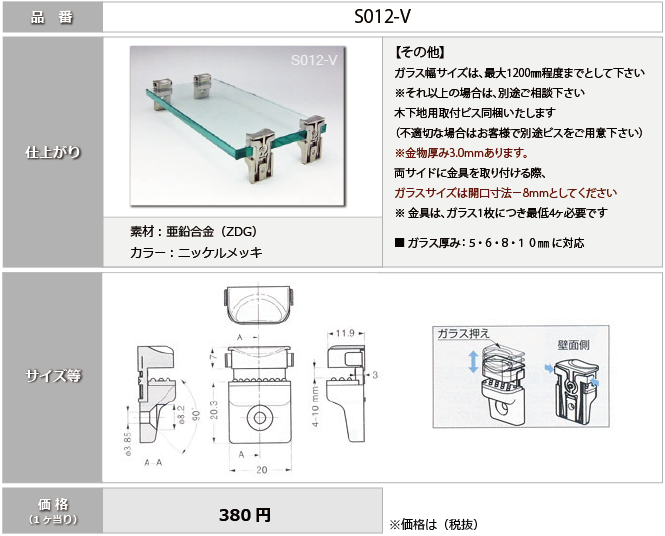

ビス止め:S012-V
区切りライン線

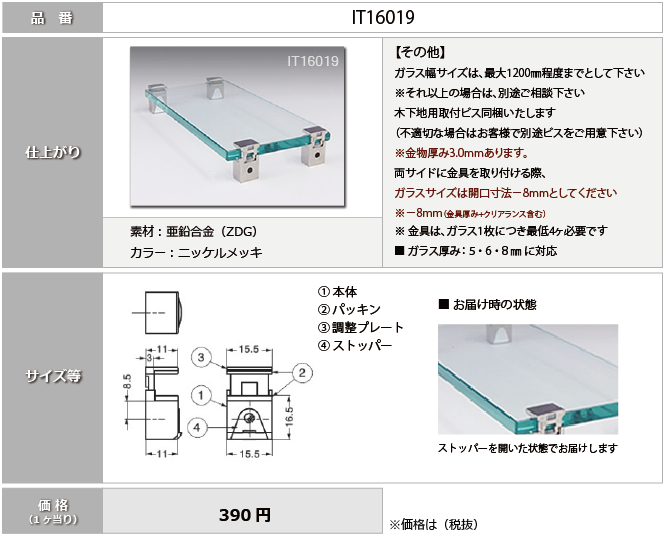

ビス止め:IT16019
区切り線

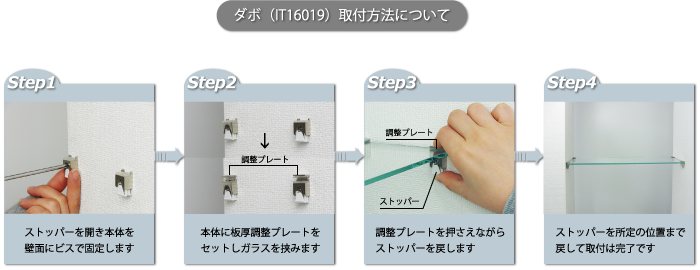

↓↓ YouTubeでも取付方法をご説明しておりますので是非ご覧ください! ↓↓

区切り線
その他タイプ
タイトル線
TOPへ戻る
WEBでのお問い合わせはこちら
ガラスの選び方
ガラス厚み・サイズの決め方について
■ガラス厚みについて
・S012-Vタイプの場合、ガラス厚みは5・6・8・10mmとなります
・IT16019タイプの場合、ガラス厚みは5・6・8mmとなります
耐荷重はご使用の環境にもよりますが、2~3kg程度の軽いものでしたら厚み5~6mmで大丈夫です
厚みが増しますと、ガラスの強度は強く、たわみにくくなりますが自重も増加します
【ガラス比重:2.5kg × 厚み × サイズ(㎡)】

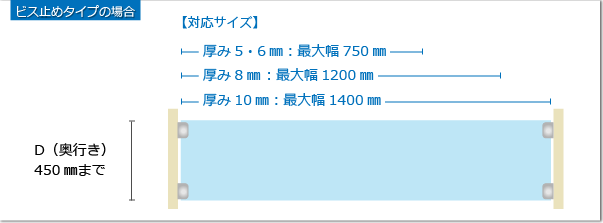

■ガラス最大サイズについて
ガラス幅は最大1200mm・奥行は最大450mmまで
ガラスの最大幅:1400mm以上の場合は別途ご相談ください
奥行サイズ:最大450㎜までとなります
■ガラス幅サイズについて
<金具をガラスの両サイドに取り付ける場合>

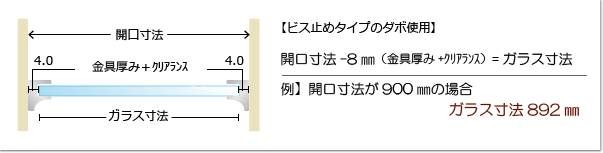

両サイドに金具を取付ける際、ガラスサイズは開口寸法 -8mm(クリアランス)として下さい
例:開口寸法が900mmの場合⇒ガラス寸法は892mm
タイトル線
ガラス種類について
ダボタイプ:ビス止め仕様は、フロートガラスでも普通に使用する分には問題ありません
ガラスの種類は、ご使用用途や設置場所等に合わせて、フロートガラスを含め5種類よりお選びいただけます
選び方が分からない場合は、お問い合せの際にお気軽にご相談ください
※ IT16019タイプの場合、ガラス厚みは5、6、8mmとなります

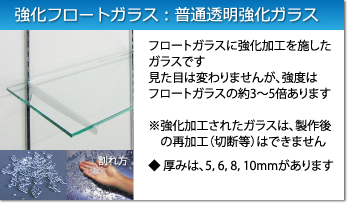

強化フロートガラス:フロートガラスの約3~5倍の強度です

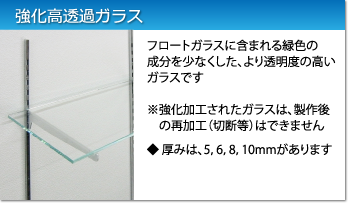

高透過ガラス:フロートガラスよりも透明度の高いガラスです

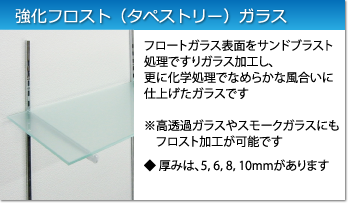

フロスト(タペストリー)ガラス:フロートガラス表面をすりガラス加工したガラスです
スモークガラス:フロートガラスに着色したガラスです。グレーとブロンズがあります
タイトル線
ガラス形状について
ガラスの形状は基本は四角形です
ガラス形状は、四角形が基本的な形となります
ガラス4隅の処理については、通常角落とし加工(かどおとしかこう)になります
角R加工(かどアールかこう)や、角C加工(かどシーかこう)することで、
より安全にご使用いただけます
四隅の処理について

●角落とし加工(かどおとしかこう)

四角形の場合、その4隅は通常1mm~2mm程度角を落とします
この加工によって、ガラスの角も触っただけで手が切れたりするようなことは
100%ありませんので、安心してご使用いただけます

角落とし加工は無料です

●角R加工(かどアールかこう)

棚ガラスの角を丸くしたい場合、R加工が必用です

左図R:半径(mm)を採寸して下さい

※最小5mmR~となり、5mmR以下の場合は角落とし加工となります
≪採寸が難しい場合は型を送っていただければ型を基に製作可能です≫

タイトル線
切断面処理方法について
クランプ金具を使用する場合、切断面処理は一般的には全周糸面磨きが良いです
ガラスの三方が壁等に囲まれているような場合でも、最低限糸面磨きとして下さい
その他、幅広面取り加工やかまぼこ面磨きにすることも可能ですが、クランプ金具で挟む辺は糸面磨きとなります
糸面磨き断面図 幅広面磨き断面図 かまぼこ面磨き断面図
切断面処理の詳細についてはコチラ三角画像三角画像
切断面処理方法についての詳細ページへ
幅広面取り+R加工・C加工をご希望の方はご確認ください
タイトル線
TOPへ戻る

ご希望のガラス仕様等をご記入して下さい

お問い合せ内容

 見積を依頼する 【価格(送料含む)と納期をご連絡いたします】
 注文を依頼する 【価格(送料含む)と発送日をご連絡いたします】

ご希望の内容について

 ガラス・金具のセットを希望する

 ガラスのみを希望する

 金具のみを希望する

ガラスの仕様について

ご記入頂きたい項目

 ・ガラス種類

 ・ガラス厚み

 ・ガラスサイズ

 ・ガラス枚数

 ・切断面処理方法

 ・4隅の加工

ご希望のガラスの仕様についてご記入して下さい

【記入例の項目】
下記についてできるだけ詳しくご記入ください

---- ガラスについて 記入例 ----

・ガラス種類  :フロートガラス

・ガラス厚み  :8mm

・ガラスサイズ :幅890mm・奥行300mm

・ガラス枚数  :2枚

・切断面処理方法:全周糸面磨き

・4隅の加工  :4隅角落とし加工

受け金具について

ご記入頂きたい項目

・金具の種類

ご希望の受け金具についてご記入ください

以下記入例です。できるだけ具体的にご記入ください

---- ダボ:ビス止め仕様 記入例 ----

【金具のタイプ】

・ダボ:ビス止めタイプ

【品番】

・S012-V

【数量】

・8ヶ


添付データ

写真、図面等ある場合はこちらから添付して下さい

データはPDF、JPEG等画像データ、ワード、エクセルにてお願いします

もしくは別途メールにてお送りいただければと思います
