KODAMA GLASS ＞ ガラス棚専門店 ＞ クランプタイプ/プレートサポート：2881型
クランプタイプ：プレートサポート：2881型の詳細について
クランプタイプ：プレートサポート2881型をご希望なら、まずはお見積をご依頼ください
webでのお見積・お問い合せはこちらから!!
クランプタイプ/PS:2881型のＦＡＸ用紙はこちらから!! メールでのお見積・お問い合せはこちらから!!

形状が横長の長方形で、ガラスをしっかり支持するのが特徴です
奥行き寸法も300mmまで使用でき、比較的大きなサイズのものに
適しています
カラーは全4色で、亜鉛合金素材のZN5:クロームとZN1:ダルクローム、
ステンレス鋼素材のVA1:鏡面磨きとVA2:サテン仕上げがあります

当サイトでは、ガラスと金具をセットでご注文できるよう内容をまとめてご提案しています
セットでの販売以外にも「ガラスのみ」「金具のみ」のご注文にも対応しています
まずは、一度内容をご確認の上、送料も含めたお見積をさせていただければと思います
お問い合せ・お見積りのご相談はもちろん無料です
ご検討中の皆様からのお問い合せ・お見積りのご連絡をお待ちしております
クランプタイプ/PS:2881型のお見積・お問い合せはこちらから!!

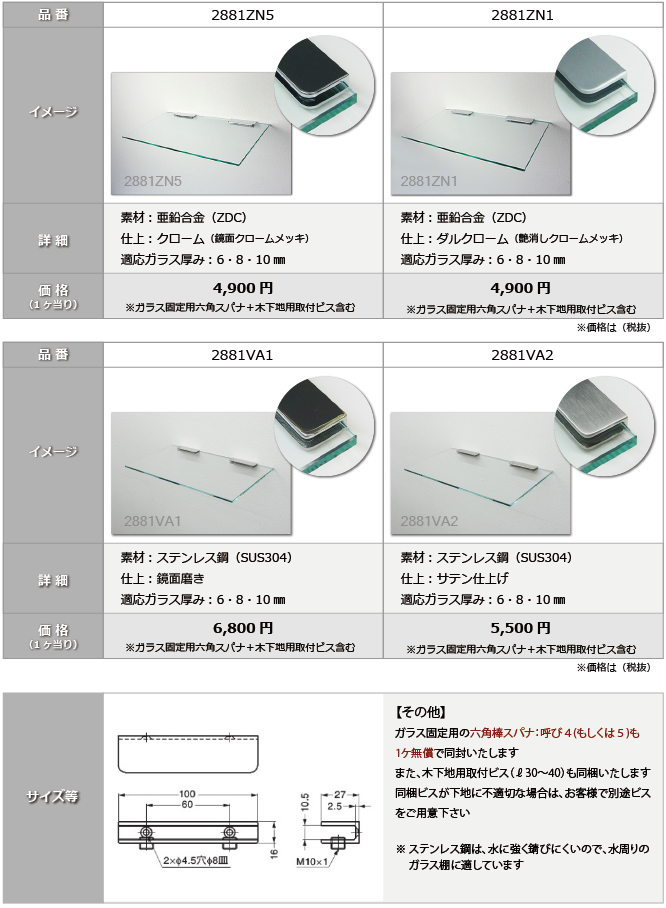

スタンダードタイプ（プレートサポートST：2881）
カラーとサイズ等について
ガラスサイズ幅は概ね1800mm程度まで。木下地用取付ビスも同梱します！
その他タイプ
タイトル線
ＴＯＰへ戻る
 ＷＥＢでのお問い合わせはこちら
ガラスの選び方
ガラス厚み・サイズの決め方について
■ガラス厚みについて
プレートサポート：2881型の場合、ガラス厚みは6mm・8mm・10mmとして下さい
耐荷重は【2881ZN：金具2ヶ当たり5kg】【2881VA：金具2ヶ当たり10kg】となります
厚みが増しますと、ガラスの強度は強く、たわみにくくなりますが自重も増加します
【ガラス比重：2.5kg　×　厚み　×　サイズ（㎡）】
■ガラス幅サイズについて
ガラス幅サイズは、金具の個数を増やせば1枚で大きいサイズでも可能ですが、
2881型の場合、概ね1800mm程度では特に問題ありません
ガラスサイズの長短差が大きくなるほど反りが強く出る可能性がありますのでご注意ください
【最大の幅サイズは、長短比 1：10 以内にてお願いします】

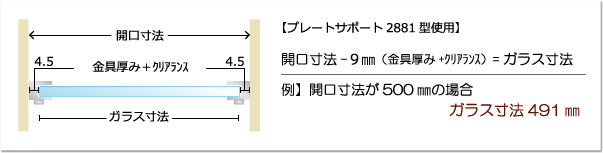

＜金具をガラスの両サイドに取り付ける場合＞
※金物厚み2.5mmあります
両サイドに金具を取付ける際、ガラスサイズは開口寸法 -9mm（金具厚み + クリアランス）として下さい

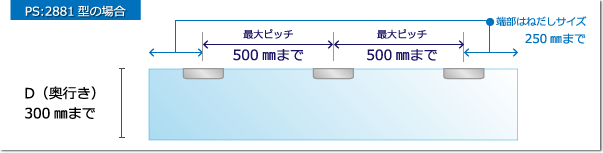

■ガラス奥行きサイズと最大ピッチについて
ガラス奥行きは、最大300mmまで可能です
最大ピッチは、500mmまでとなります
タイトル線
ガラス種類について
クランプ金具を使用する場合、ガラスは強化ガラスを推奨しています
通常、強化フロートガラスで良いですが、強化加工された高透過ガラス・スモークガラス・
すりガラス調のフロスト（タペストリー）ガラスでもご使用いただけます
強化フロートガラス：フロートガラスの約3～5倍の強度です
高透過ガラス：フロートガラスよりも透明度の高いガラスです
フロスト(タペストリー)ガラス：フロートガラス表面をすりガラス加工したガラスです
スモークガラス：フロートガラスに着色したガラスです。グレーとブロンズがあります
タイトル線
ガラス形状について
ガラスの形状は基本は四角形です
ガラス形状は、四角形が基本的な形となります
ガラス４隅の処理については、通常角落とし加工(かどおとしかこう)になります
角Ｒ加工(かどアールかこう)や、角Ｃ加工(かどシーかこう)することで、
より安全にご使用いただけます
四隅の処理について

●角落とし加工（かどおとしかこう）

四角形の場合、その４隅は通常1ｍｍ～2ｍｍ程度角を落とします
この加工によって、ガラスの角も触っただけで手が切れたりするようなことは
100％ありませんので、安心してご使用いただけます

角落とし加工は無料です

●角Ｒ加工（かどアールかこう）

棚ガラスの角を丸くしたい場合、Ｒ加工が必用です

左図Ｒ：半径（ｍｍ）を採寸して下さい

※最小5ｍｍＲ～となり、5ｍｍＲ以下の場合は角落とし加工となります
≪採寸が難しい場合は型を送っていただければ型を基に製作可能です≫

●角Ｃ（斜め４５度）加工（かどシーかこう）

棚ガラスの角を斜め４５度に落としたい場合、その大きさに合わせて
ガラスをカットします

左図Ｃ（ｍｍ）部分を採寸して下さい

※最小3ｍｍＣ～となり、3ｍｍＣ以下の場合は角落とし加工となります
・Cサイズにつきましては下記PDFファイルをＡ4で印刷して合わせてみて下さい

【その他、半円・1/4円等も可能です】
その他、半円やコーナー部分には1/4円・三角形等でも
製作可能です
その他の形状でご希望の方は、図面で指定していただく等
別途ご相談ください

タイトル線
切断面処理方法について
クランプ金具を使用する場合、切断面処理は一般的には全周糸面磨きが良いです
ガラスの三方が壁等に囲まれているような場合でも、最低限糸面磨きとして下さい
その他、幅広面取り加工やかまぼこ面磨きにすることも可能ですが、クランプ金具で挟む辺は糸面磨きとなります
糸面磨き断面図 幅広面磨き断面図 かまぼこ面磨き断面図
切断面処理の詳細についてはコチラ三角画像三角画像
切断面処理方法についての詳細ページへ
幅広面取り＋Ｒ加工・Ｃ加工をご希望の方はご確認ください
タイトル線
