ダボタイプ：レール仕様の詳細について
ダボタイプ：レール仕様をご希望なら、まずはお見積をご依頼ください
webでのお見積・お問い合せはこちらから!!
ダボ：レールタイプのＦＡＸ用紙はこちらから!! メールでのお見積・お問い合せはこちらから!!

ダボタイプ：レール仕様は、壁面にナローサポート（ダボ柱）をビス止めし、
ダボ金具4ヶでガラスを支持します
レールを埋め込んで使用することもできます
金具は可動式ですので、位置を自由に変えたり、複数枚のガラス棚を
簡単に設置できます

当サイトでは、ガラスと金具をセットでご注文できるよう内容をまとめてご提案しています
セットでの販売以外にも「ガラスのみ」「金具のみ」のご注文にも対応しています
まずは、一度内容をご確認の上、送料も含めたお見積をさせていただければと思います
お問い合せ・お見積りのご相談はもちろん無料です
ご検討中の皆様からのお問い合せ・お見積りのご連絡をお待ちしております
ダボタイプ：レール仕様のお見積・お問い合せはこちらから!!

ダボ：レールタイプ

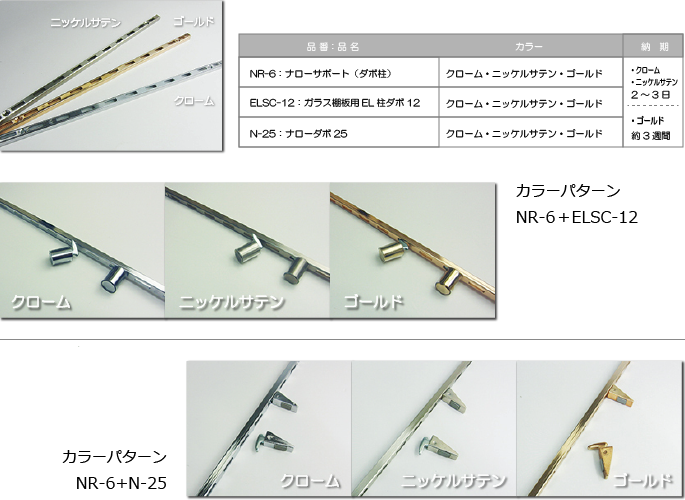

カラーについて
レール仕様のカラーパターンは、クローム・ニッケルサテン・ゴールドよりお選び下さい
標準色は、クロームとなります
価格は、クロームが一番安価で、ニッケルサテン・ゴールドの順に高くなります
金具は可動式なので位置を変えたり、複数枚のガラス板を設置できます
その他タイプ
タイトル線
金具の選び方について

金具もセットの場合、ナローサポート（ダボ柱）・専用取付ビス・ダボ金具は必須となります
その他、オプションとしてガラス棚押さえ（厚み：5mm～8mm対応）もあります

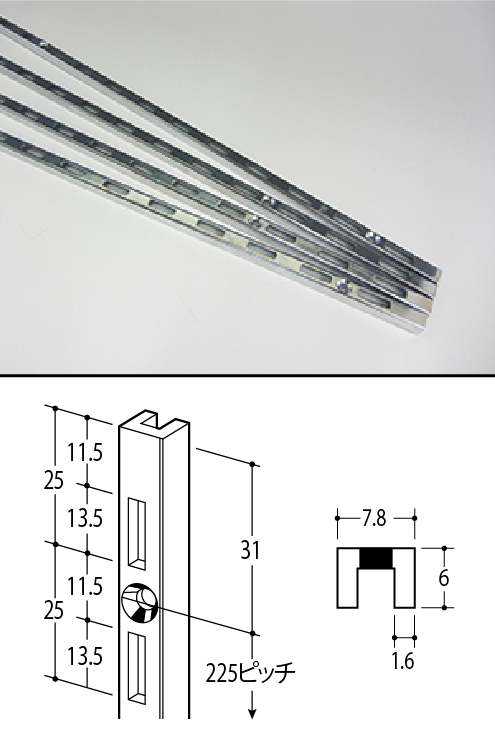

■品番：ＮＲ－６ / 品名：ナローサポート（ダボ柱）
ナローサポート（ダボ柱）は１種類のみで、木製妻板に埋め込みもしくは
直付けでもご使用いただけます　※サイズのカットも可能

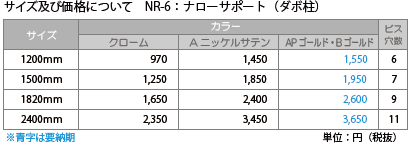

ナローサポート：サイズ及び価格表
シングルスリット：形状
区切り線

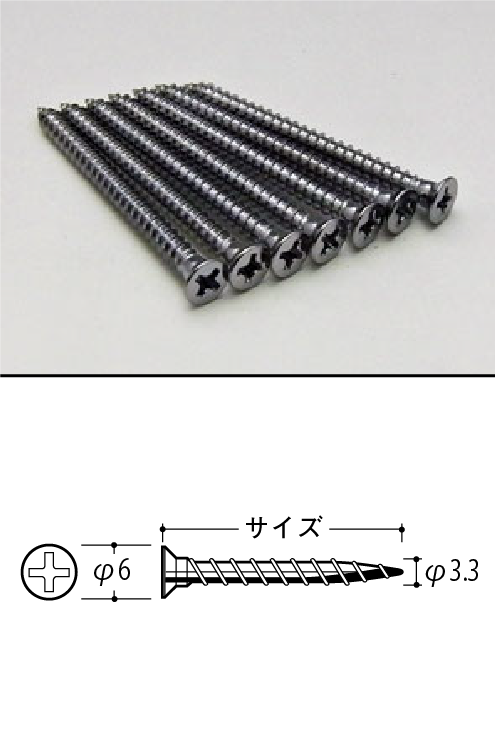

■品番：ＡＴ－Ｐ / 品名：ナローサポート専用取付ビス
ナローサポート（ダボ柱）を妻板に取り付ける際の専用ビスです
通常の場合は、20mm・25mmで特に問題ありません

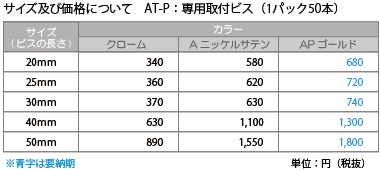

AT-P/専用取付ビス：サイズ及び価格表
AT-P/専用取付ビス：形状
区切りライン線

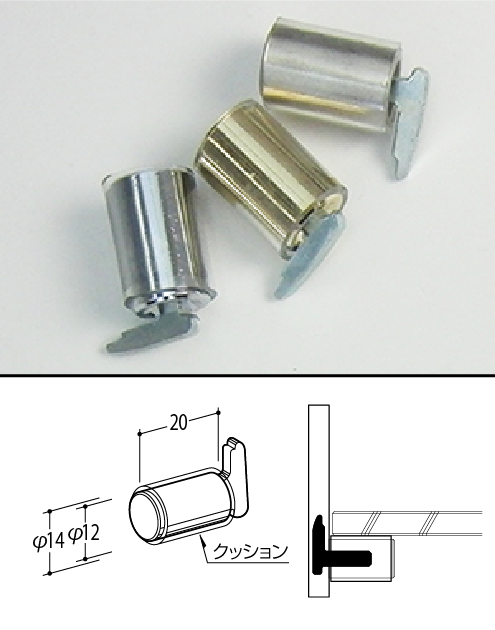

■品番：ＥＬＳＣ－１２ / 品名：ＥＬ柱ダボ１２
一般的なガラス棚板用のダボ金具です
ガラス棚板押さえと合せることによって、より安全にご使用いただけます

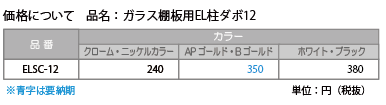

ELSC-12/EL柱ダボ12：価格表
ELSC-12/EL柱ダボ12：形状
区切りライン線

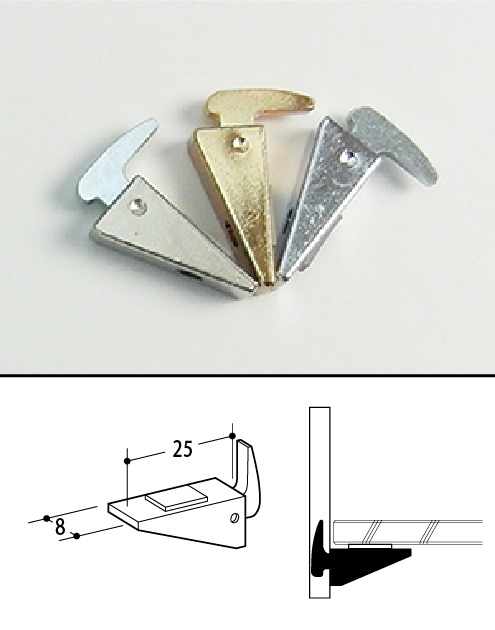

■品番：Ｎ－２５ / 品名：ナローダボ２５
ガラスを受ける部分が平坦な、ガラス棚板用のダボ金具です
ガラス棚板押さえと合せることによって、より安全にご使用いただけます
N-25/ナローダボ25：価格表
N-25/ナローダボ25：形状
タイトル線
ガラス厚み・サイズの決め方について
必須のパーツではありませんが、各種基本パーツと併用することで、より安全にご使用いただけます

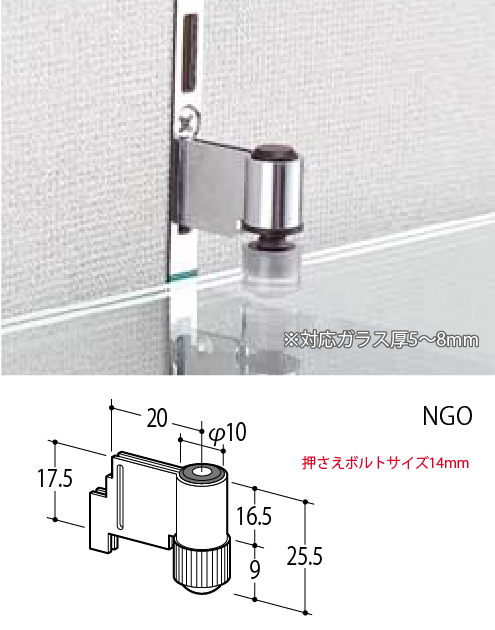

■品番：ＮＧＯ/品名：ガラス棚板押さえ
ナローサポートに装着するガラス押さえです
ガラス厚みは、5mm・6mm・8mmに対応しています
NGO/ガラス棚板押さえ：価格表
NGO/ガラス棚板押さえ：形状
タイトル線
ＴＯＰへ戻る
 ＷＥＢでのお問い合わせはこちら
ガラスの選び方
ガラス厚み・サイズの決め方について
■ガラス厚みについて
ダボ：レールタイプの場合、ガラス厚みは5・6・8・10・12mmとして下さい
耐荷重はご使用の環境にもよりますが、2～3kg程度の軽いものでしたら厚み5～6mmで大丈夫です
厚みが増しますと、ガラスの強度は強く、たわみにくくなりますが自重も増加します
【ガラス比重：2.5kg　×　厚み　×　サイズ（㎡）】

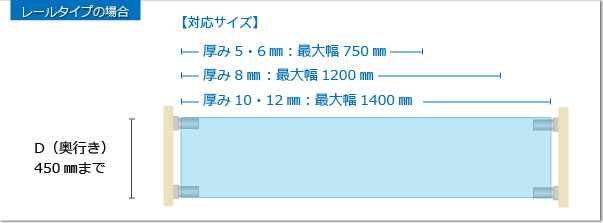

■ガラス最大サイズについて
ガラス幅は最大1200mm・奥行は最大450mmまで
ガラスの最大幅：1400mm以上の場合は別途ご相談ください
奥行サイズ：最大450㎜までとなります
■ガラス幅サイズについて
＜金具をガラスの両サイドに取り付ける場合＞

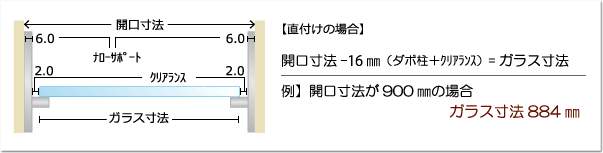

◎ナローサポート（ダボ柱）：直付けの場合
ガラスサイズは開口寸法の －16mm ： 金具厚み ＋ クリアランス（ﾅﾛｰｻﾎﾟｰﾄの内寸より －4mm）として下さい
例：開口寸法が500mmの場合⇒ガラス寸法は484mm

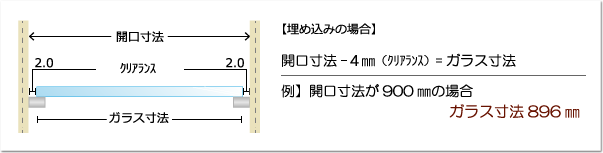

◎ナローサポート（ダボ柱）：埋め込みの場合
ガラスサイズは開口寸法（ナローサポートの内寸）の －4mm（クリアランス）として下さい
例：開口寸法が500mmの場合⇒ガラス寸法は496mm
タイトル線
ガラス種類について
ダボ金具を使用する場合、フロートガラスでも普通に使用する分には問題ありません
ガラスの種類は、ご使用用途や設置場所等に合わせて、フロートガラスを含め5種類よりお選びいただけます
選び方が分からない場合は、お問い合せの際にお気軽にご相談ください
強化フロートガラス：フロートガラスの約3～5倍の強度です
高透過ガラス：フロートガラスよりも透明度の高いガラスです
フロスト(タペストリー)ガラス：フロートガラス表面をすりガラス加工したガラスです
スモークガラス：フロートガラスに着色したガラスです。グレーとブロンズがあります
タイトル線
ガラス形状について
ガラスの形状は基本は四角形です
ガラス形状は、四角形が基本的な形となります
ガラス４隅の処理については、通常角落とし加工(かどおとしかこう)になります
角Ｒ加工(かどアールかこう)や、角Ｃ加工(かどシーかこう)することで、
より安全にご使用いただけます
四隅の処理について

●角落とし加工（かどおとしかこう）

四角形の場合、その４隅は通常1ｍｍ～2ｍｍ程度角を落とします
この加工によって、ガラスの角も触っただけで手が切れたりするようなことは
100％ありませんので、安心してご使用いただけます

角落とし加工は無料です

●角Ｒ加工（かどアールかこう）

棚ガラスの角を丸くしたい場合、Ｒ加工が必用です

左図Ｒ：半径（ｍｍ）を採寸して下さい

※最小5ｍｍＲ～となり、5ｍｍＲ以下の場合は角落とし加工となります
≪採寸が難しい場合は型を送っていただければ型を基に製作可能です≫

タイトル線
切断面処理方法について
クランプ金具を使用する場合、切断面処理は一般的には全周糸面磨きが良いです
ガラスの三方が壁等に囲まれているような場合でも、最低限糸面磨きとして下さい
その他、幅広面取り加工やかまぼこ面磨きにすることも可能ですが、クランプ金具で挟む辺は糸面磨きとなります
糸面磨き断面図 幅広面磨き断面図 かまぼこ面磨き断面図
切断面処理の詳細についてはコチラ三角画像三角画像
切断面処理方法についての詳細ページへ
幅広面取り＋Ｒ加工・Ｃ加工をご希望の方はご確認ください
タイトル線
ＴＯＰへ戻る

ご希望のガラス仕様等をご記入して下さい

お問い合せ内容

 見積を依頼する　【価格（送料含む）と納期をご連絡いたします】
 注文を依頼する　【価格（送料含む）と発送日をご連絡いたします】
ご希望の内容について

　ガラス・金具のセットを希望する

　ガラスのみを希望する

　金具のみを希望する
ガラスの仕様について

ご記入頂きたい項目

　・ガラス種類

　・ガラス厚み

　・ガラスサイズ

　・ガラス枚数

　・切断面処理方法

　・４隅の加工

ご希望のガラスの仕様についてご記入して下さい

【記入例の項目】
下記についてできるだけ詳しくご記入ください

－－－－　ガラスについて 記入例　－－－－

・ガラス種類　　：フロートガラス

・ガラス厚み　　：8mm

・ガラスサイズ　：幅884mm・奥行300mm

・ガラス枚数　　：2枚

・切断面処理方法：全周糸面磨き

・４隅の加工　　：4隅角落とし加工
受け金具について

ご記入頂きたい項目

・金具の種類

ご希望の受け金具についてご記入ください

以下記入例です。できるだけ具体的にご記入ください

－－－－　ダボ：レール仕様 記入例　－－－－

【カラーパターン】

・クローム

【ナローサポート】

・NR-6：ナローサポート / サイズ1200mm / 4本

・AT-P：専用取付ビス / サイズ20mm / 1ヶ

【ダボ】

・ELSC-12：EL柱ダボ12 / 8ヶ

【安全対策パーツ】

・NGO：ガラス棚押さえ / 8ヶ
